VERSIÓN DESCATALOGADA, contactar con pedidos@masvoltaje.com para adquirir la versión sustituta.

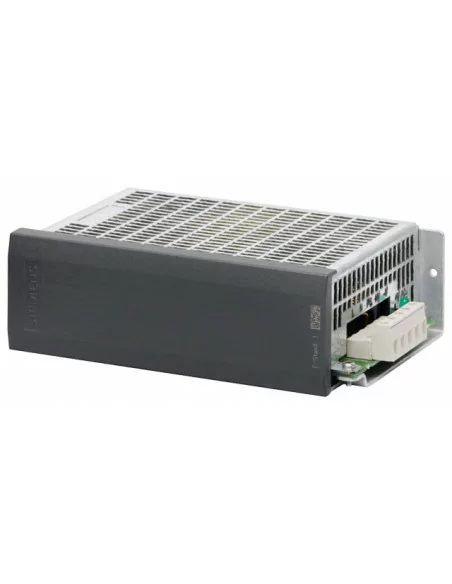

SITOP PSA 100E - 100W, Fuente de alimentación estabilizada; Entrada: 230 V Ac, Salida: 24 V DC / 4 A.
Referencia: 6EP1232-1AA10.
Modelo: PSA 100E 4A.
Codigo de barras EAN13: 4025515151913.
Fabricante: SIEMENS.
SITOP PSA100E FUENTE DE ALIMENT.ESTABIL. 100W ENTRADA: 230 V AC SALIDA: 24 V DC / 4 A
SITOP PSA 100E - 100W, Fuente de alimentación estabilizada; Entrada: 230 V Ac, Salida: 24 V DC / 4 A.
Referencia: 6EP1232-1AA10.
Modelo: PSA 100E 4A.
Codigo de barras EAN13: 4025515151913.
Fabricante: SIEMENS.
SITOP PSA100E FUENTE DE ALIMENT.ESTABIL. 100W ENTRADA: 230 V AC SALIDA: 24 V DC / 4 A
| Datos técnicos | |
| Producto | SITOP PSA100E |
| Fuente de alimentación, tipo | 24 V/4 A |
| Entrada | |
| Entrada | AC monofásica |
| Tensión de alimentación / 1 / con AC / valor nominal | 230 V |
| Rango de tensión/mín. | 187…264 V |
| Entrada de rango amplio | No |
| Resistencia a sobretensiones | - |
| Respaldo de red con Ia nom, mín. | 10 ms |
| Frecuencia nominal de red/1 | 50/60 Hz |
| Rango de frecuencia de red/mín. | 47...63 Hz |
| Intensidad de entrada/con valor nominal de la tensión de entrada 230 V / valor nominal | 1,1 A |
| Limitación de la intensidad de conexión (+ 25 °C), máx. | 30 A |
| I²t, máx. | 0,8 A²·s |
| Fusible de entrada incorporado | Interno |
| Protección del cable de red (IEC 898) | Interruptor magnetotérmico recomendado: a partir de 6 A, característica C |
| Salida | |
| Salida | Tensión continua estabilizada y aislada galvánicamente |
| Tensión nominal Us nom DC | 24 V |
| Tolerancia total, estática ± | 3 % |
| Compens. estática variación de red, aprox. | 0,1 % |
| Compens. estática variación de carga, aprox. | 0,5 % |
| Ondulación residual entre picos, máx. | 150 mV |
| Spikes entre picos, máx. (ancho de banda aprox. 20 MHz) | 250 mV |
| Rango de ajuste/mín. | 23…26 V |
| Función del producto / tensión de salida ajustable | Sí |
| Ajuste de la tensión de salida | Mediante potenciómetro |
| Pantalla normal | LED verde para 24 V O.K. |
| Comportamiento al conectar/desconectar | Rebase transitorio de Ua < 1% |
| Retardo de arranque, máx. | 1,5 s |
| Tiempo de subida de tensión / de la tensión de salida / máximo | 200 ms |
| Intensidad nominal Ia nom | 4 A |
| Rango de intensidad | 0…4 A |
| Observación | 4 A a +45 °C, 2 A a +70 °C |
| Potencia activa entregada / típica | 96 W |
| Posibilidad de conex. en paralelo para aumento de potencia | Sí |
| Número de equipos conectables en paralelo para aumentar la potencia, unidades | 2 |
| Rendimiento | |
| Rendimiento con Ua nominal, Ia nominal, aprox. | 87 % |
| Pérdidas con Ua nom, Ia nom, aprox. | 15 W |
| Regulación | |
| Compens. dinám. variación de red (Ue nom ± 15%), máx. | 0,3 % |
| Compens. dinám. variación de carga (Ia: 50/100/50%), Ua ± típ. | 3 % |
| Tiempo de recuperación escalón de carga 50 a 100%, típ. | 0,2 ms |
| Tiempo de recuperación escalón de carga 100 a 50%, típ. | 0,2 ms |
| Protección y vigilancia | |
| Protección sobretensión en salida | < 35 V |
| Limitación de intensidad, típ. | 4,4 A |
| Propiedades de la salida / resistente a cortocircuitos | Sí |
| Prot. contra cortocircuito | Corte electrónico, rearranque automático |
| Intensidad de cortocircuito sostenido / valor eficaz / máxima | 3 A |
| Señalización de sobrecarga/cortocircuito | - |
| Seguridad | |
| Aislamiento galvánico primario/secondario | Sí |
| Aislamiento galvánico | Tensión de salida MBTS/SELV Us según EN 60950-1 y EN 50178 |
| Clase de protección | Clase I |
| Corriente de fuga / máxima | 3,5 mA |
| Corriente de fuga / típica | 0,4 mA |
| Marcado CE | Sí |
| Homologación UL/CSA | Sí |
| Aprobación UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 |
| Protección contra explosiones | - |
| Homologación FM | - |
| Homologación CB | Sí |
| Homologación para la construcción naval | - |
| Grado di protección (EN 60529) | IP20 |
| CEM | |
| Emisión de interferencias | EN 55022 clase B |
| Limitación de armónicos en red | - |
| Inmunidad a interferencias | EN 61000-6-2 |
| Datos de servicio | |
| Temperatura ambiente / durante la operación | -10…+70 °C |
| Observación | Con convección natural |
| Temperatura ambiente / durante el transporte | -40…+85 °C |
| Temperatura ambiente / durante el almacenamiento | -40…+85 °C |
| Clase de humedad según EN 60721 | Clase climática 3K3, sin condensación |
| Mecánica | |
| Sistema de conexión | conexión por tornillo |
| Conexiones/entrada de red | L, N, PE: borne de tornillo desmontable para 1 x 0,5 ... 2,5 mm² resp. |
| Conexiones/salida | +, -: Borne de tornillo desmontable, cada uno para 1 x 0,5 ... 2,5 mm² |
| Conexiones/contactos auxiliares | - |
| Ancho / de la caja | 52 mm |
| Altura / de la caja | 170 mm |
| Profundidad / de la caja | 110 mm |
| Ancho de montaje | 52 mm |
| Altura de montaje | 230 mm |
| Peso aprox. | 0,8 kg |
| Característica del producto / de la carcasa / carcasa disponible en hilera | Sí |
| Tipo de fijación / montaje en pared | Sí |
| Tipo de fijación / montaje en perfil normalizado | Sí |
| Tipo de fijación / montaje en perfil soporte S7-300 | No |
| Montaje | Sobre perfil normalizado EN 60715 35x7,5/15 por abroche, montaje mural |
| notas adicionales | Siempre que no se diga lo contrario, son aplicables todos los datos para la tensión nominal de entrada y una temperatura ambiente de +25 °C |
