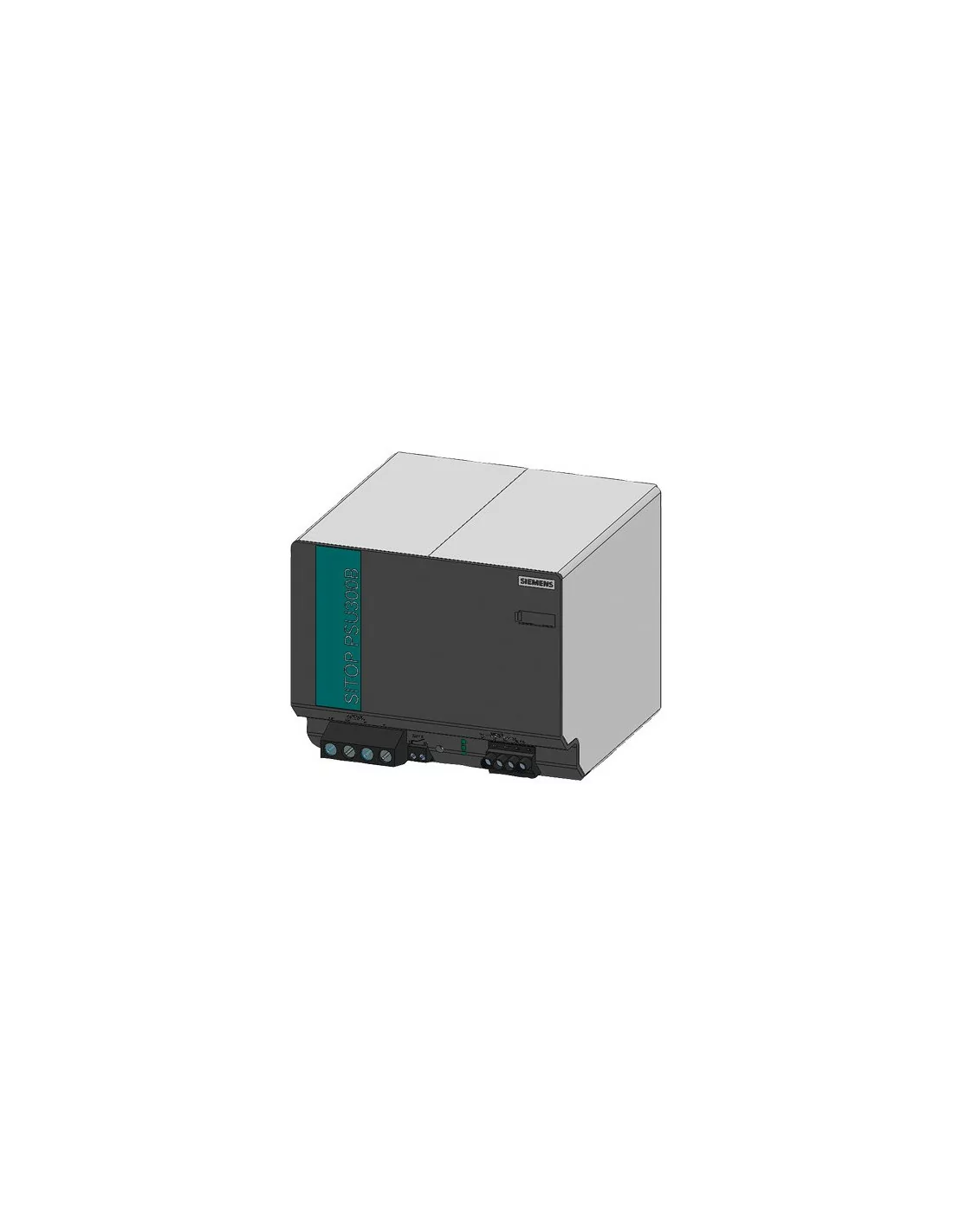

SITOP PSU300B 30 A, Entrada: 3 AC 400-500 V Salida: DC 24 V/30 A

SITOP PSU300B 30 A, Entrada: 3 AC 400-500 V Salida: DC 24 V/30 A
SIEMENS

SITOP PSU300B 30 A Fuente de alimentación estabilizada. Entrada: 3 AC 400-500 V Salida: DC 24 V/30 A.

Referencia: 6EP1437-3BA20.

Codigo de barras EAN13: 4025515152842

Modelo: PSU 300S 30A.

Fabricante: SIEMENS.



SITOP PSU300B 30 A FUENTE ALIMENTACION ESTABILIZ. ENTRADA: 3 AC 400-500 V SALIDA: DC 24 V/30 A



Más detalles...

424,87 €

IVA Incluido

(

351,13 €

sin IVA)

6EP1437-3BA20

Disponibilidad: Disponible

SITOP PSU300B 30 A Fuente de alimentación estabilizada. Entrada: 3 AC 400-500 V Salida: DC 24 V/30 A.

Referencia: 6EP1437-3BA20.

Codigo de barras EAN13: 4025515152842

Modelo: PSU 300S 30A.

Fabricante: SIEMENS.



SITOP PSU300B 30 A FUENTE ALIMENTACION ESTABILIZ. ENTRADA: 3 AC 400-500 V SALIDA: DC 24 V/30 A



Datos técnicos
ProductoSITOP PSU300B
Fuente de alimentación, tipo24 V/30 A
Entrada
EntradaAC trifásica
Tensión nominal Ue nom/mín.400…500 V
Rango de tensión/mín.320…575 V
Entrada de rango amplio
Respaldo de red con Ia nom, mín.20 ms
Respaldo de redCon Ue = 400 V
Frecuencia nominal de red/150/60 Hz
Rango de frecuencia de red/mín.47...63 Hz
Intensidad de entrada / con valor nominal de la tensión de entrada 400 V1,6 A
Intensidad de entrada / con valor nominal de la tensión de entrada 500 V1,3 A
Limitación de la intensidad de conexión (+ 25 °C), máx.56 A
I²t, máx.2,24 A²·s
Fusible de entrada incorporadoNinguno
Protección del cable de red (IEC 898)Necesario: interruptor magnetotérmico con 3 polos acoplados de 10 ... 16 A característica C o interruptor automático 3RV2011-1DA10 (ajustado a 3 A) o 3RV2711-1DD10 (UL 489)
Salida
SalidaTensión continua estabilizada y aislada galvánicamente
Tensión nominal Us nom DC24 V
Tolerancia total, estática ±3 %
Compens. estática variación de red, aprox.0,1 %
Compens. estática variación de carga, aprox.0,1 %
Ondulación residual entre picos, máx.100 mV
Spikes entre picos, máx. (ancho de banda aprox. 20 MHz)200 mV
Rango de ajuste/mín.24…28,8 V
Función del producto / tensión de salida ajustable
Ajuste de la tensión de salidaMediante potenciómetro
Pantalla normalLED verde para 24 V O.K.
SeñalizaciónContacto de relé (contacto NA, capacidad de carga de contactos 60 V DC/0,3 A) para 24 V O.K.
Comportamiento al conectar/desconectarSin rebase transitorio de Ua (arranque suave)
Retardo de arranque, máx.2,5 s
Tiempo de subida de tensión / de la tensión de salida / máximo500 ms
Intensidad nominal Ia nom30 A
Rango de intensidad0…30 A
Observación25 A a +70 °C
Potencia activa entregada / típica960 W
Intensidad de sobrecarga constante / por cortocircuito durante el arranque / típica32 A
Intensidad de sobrecarga constante / por cortocircuito en servicio / típica32 A
Posibilidad de conex. en paralelo para aumento de potencia
ObservaciónCaracterística conmutable
Número de equipos conectables en paralelo para aumentar la potencia, unidades2
Rendimiento
Rendimiento con Ua nominal, Ia nominal, aprox.93 %
Pérdidas con Ua nom, Ia nom, aprox.50 W
Regulación
Compens. dinám. variación de red (Ue nom ± 15%), máx.1 %
Compens. dinám. variación de carga (Ia: 50/100/50%), Ua ± típ.3 %
Tiempo de recuperación / máximo10 ms
Protección y vigilancia
Protección sobretensión en salida< 35 V
Limitación de intensidad, típ.32 A
Propiedades de la salida / resistente a cortocircuitos
Prot. contra cortocircuitoAlternativamente, característica de intensidad constante hasta aprox. 32 A o desconexión con memoria
Intensidad de cortocircuito sostenido / valor eficaz / típica32 A
Señalización de sobrecarga/cortocircuitoLED amarillo para "Sobrecarga", LED rojo para "Desconexión con memoria"
Seguridad
Aislamiento galvánico primario/secondario
Aislamiento galvánicoTensión de salida MBTS/SELV Us según EN 60950-1 y EN 50178
Clase de protecciónClase I
Corriente de fuga / máxima3,5 mA
Marcado CE
Homologación UL/CSA
Aprobación UL/cUL (CSA)cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
Protección contra explosiones-
Homologación FM-
Homologación CBNo
Homologación para la construcción naval-
Grado di protección (EN 60529)IP20
CEM
Emisión de interferenciasEN 55022 clase B
Limitación de armónicos en redEN 61000-3-2
Inmunidad a interferenciasEN 61000-6-2
Datos de servicio
Temperatura ambiente / durante la operación-25…+70 °C
ObservaciónCon convección natural
Temperatura ambiente / durante el transporte-40…+85 °C
Temperatura ambiente / durante el almacenamiento-40…+85 °C
Clase de humedad según EN 60721Clase climática 3K3, sin condensación
Mecánica
Sistema de conexiónconexión por tornillo
Conexiones/entrada de redL1, L2, L3, PE: 1 borne de tornillo resp. para 0,2 ... 4 mm² monofilar/flexible
Conexiones/salida+, -: 2 bornes de tornillo resp. para 0,33 ... 10 mm²
Conexiones/contactos auxiliares13, 14 (señal de respuesta): 1 borne de tornillo resp. para 0,14 ... 1,5 mm²
Ancho / de la caja150 mm
Altura / de la caja125 mm
Profundidad / de la caja150 mm
Ancho de montaje150 mm
Altura de montaje225 mm
Peso aprox.3,4 kg
Característica del producto / de la carcasa / carcasa disponible en hilera
Tipo de fijación / montaje en paredNo
Tipo de fijación / montaje en perfil normalizado
Tipo de fijación / montaje en perfil soporte S7-300No
MontajeSobre perfil normalizado EN 60715 35x15 por abroche
Accesorios eléctricosMódulo de respaldo
Accesorios mecánicosPlaquita de identificación 20 mm × 7 mm, turquesa pastel 3RT1900-1SB20
notas adicionalesSiempre que no se diga lo contrario, son aplicables todos los datos para la tensión nominal de entrada y una temperatura ambiente de +25 °C
