VERSIÓN DESCATALOGADA, contactar con pedidos@masvoltaje.com para adquirir la versión sustituta.

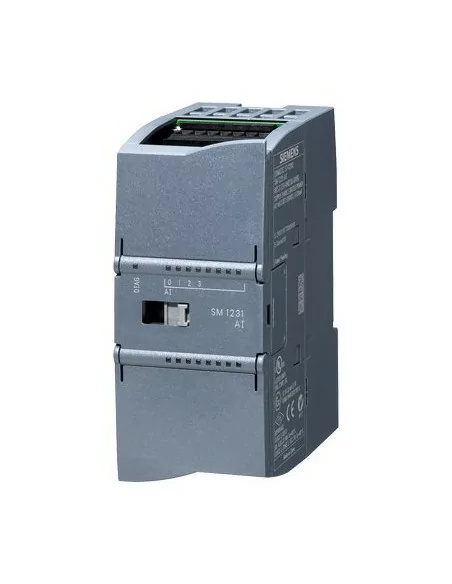

SIMATIC S7-1200, ENTRADA ANALOGICA, SM 1231, 4 AI, +/-10V, +/-5V, +/-2.5V, O 0-20 MA 12 BIT + SIGNO (13 BIT ADC).
Referencia:
6ES7231-4HD32-0XB0.
Codigo de barras EAN13: 6940408102033.
Modelo: 4 AI.
Fabricante: SIEMENS.
SIMATIC S7-1200, ENTRADA ANALOGICA, SM 1231, 4 AI, +/-10V, +/-5V, +/-2.5V, O 0-20 MA 12 BIT + SIGNO (13 BIT ADC).
Referencia:
6ES7231-4HD32-0XB0.
Codigo de barras EAN13: 6940408102033.
Modelo: 4 AI.
Fabricante: SIEMENS.
| Tensión de alimentación | |
| 24 V DC | Sí |
| Intensidad de entrada | |
| Consumo típ. | 45 mA |
| De bus de fondo 5 V DC, típ. | 80 mA |
| Pérdidas | |
| Pérdidas, típ. | 1,5 W |
| Entradas analógicas | |
| Nº de entradas analógicas | 4; Entradas diferenciales tipo corriente o tensión |
| Tensión de entrada admisible para entrada de intensidad (límite de destrucción), máx. | ± 35 V |
| Tensión de entrada admisible para entrada de tensión (límite de destrucción), máx. | 35 V |
| Intensidad de entrada admisible para entrada de intensidad (límite de destrucción). máx | 40 mA |
| Intensidad de entrada admisible para entrada de corriente (límite de destrucción). máx | 40 mA |
| Tiempo de ciclo (todos los canales), máx. | 625 µs |
| Rangos de entrada | |
| Tensión | Sí; ±10 V, ±5 V, ±2,5 V |
| Intensidad | Sí; 0 a 20 mA |
| Termopar | No |
| Termorresistencias | No |
| Resistencia | No |
| Rangos de entrada (valores nominales), tensiones | |
| -10 V a +10 V | Sí |
| Resistencia de entrada (-10 V a +10 V) | ≥ 9 MOhm |
| -2,5 V a +2,5 V | Sí |
| Resistencia de entrada (-2,5 V a +2,5 V) | ≥ 9 MOhm |
| -5 V a +5 V | Sí |
| Resistencia de entrada (-5 V a +5 V) | ≥ 9 MOhm |
| Rangos de entrada (valores nominales), intensidades | |
| 0 a 20 mA | Sí |
| Resistencia de entrada (0 a 20 mA) | 280 Ω |
| Termopar (TC) | |
| Compensación de temperatura | |
| parametrizable | No |
| Salidas analógicas | |
| Nº de salidas analógicas | 0 |
| Formación de valores analógicos | |
| Tiempo de integración y conversión/resolución por canal | |
| Resolución con rango de rebase (bits incl. signo), máx. | 12 bit; + signo |
| Tiempo de integración parametrizable | Sí |
| Supresión de perturbaciones de tensión para frecuencia perturbadora f1 en Hz | 40 dB, DC a 60 V para frecuencia de perturbación 50/60 Hz |
| Filtrado de valores medidos | |
| parametrizable | Sí |
| Nivel: ninguno | Sí |
| Nivel: débil | Sí |
| Nivel: medio | Sí |
| Nivel: intenso | Sí |
| Error/precisiones | |
| Error de temperatura (referido al rango de entrada) | 25 °C ± 0.1 % a 55 °C ± 0.2 % todo el rango de medida |
| Límite de error básico (límite de error práctico a 25 °C) | |
| Tensión, referida al rango de entrada | +/- 0,1 % |
| Intensidad, referida al rango de entrada | +/- 0,1 % |
| Supresión de tensiones perturbadoras para f = n x (f1 +/- 1%), f1 = frecuencia perturbadora | |
| Tensión en modo común, máx. | 12 V |
| Alarmas/diagnósticos/información de estado | |
| Alarmas | |
| Alarmas | Sí |
| Alarma de diagnóstico | Sí |
| Avisos de diagnósticos | |
| Funciones de diagnóstico | Sí |
| Vigilancia de la tensión de alimentación | Sí |
| Rotura de hilo | No |
| LED señalizador de diagnóstico | |
| Para el estado de las entradas | Sí |
| para mantenimiento | Sí |
| Aislamiento galvánico | |
| Aislamiento galvánico módulos de S analógicas | |
| entre los canales y la alimentación de la electrónica | No |
| Grado de protección y clase de protección | |
| IP20 | Sí |
| Normas, homologaciones, certificados | |
| Marcado CE | Sí |
| C-TICK | Sí |
| Homologación FM | Sí |
| Condiciones climáticas y mecánicas para el almacenamiento y el transporte | |
| Condiciones climáticas de almacenamiento y transporte | |
| Caída libre | |
| Altura de caída máx. (en el embalaje) | 0,3 m; Cinco veces, en embalaje de envío |
| Temperatura | |
| Rango de temperatura permitido | -40 °C a +70 °C |
| Presión atmosférica según IEC 60068-2-13 | |
| Presión atmosférica permitida | De 1080 a 660 hPa |
| Condiciones mecánicas y climáticas en servicio | |
| Condiciones climáticas en servicio | |
| Temperatura | |
| Rango de temperatura permitido | 0 °C a 55 °C montaje horizontal 0 °C a 45 °C montaje vertical |
| Presión atmosférica según IEC 60068-2-13 | |
| Presión atmosférica permitida | De 1080 a 795 hPa |
| Concentraciones de sustancias contaminantes | |
| SO2 con HR < 60% sin condensación | S02: < 0,5 ppm; H2S: < 0,1 ppm; HR < 60% sin condensación |
| Sistema de conexión | |
| Conector frontal requerido | Sí |
| Elementos mecánicos/material | |
| Tipo de caja (frente) | |
| Plástico | Sí |
| Dimensiones | |
| Anchura | 45 mm |
| Altura | 100 mm |
| Profundidad | 75 mm |
| Peso | |
| Peso, aprox. | 180 g |
