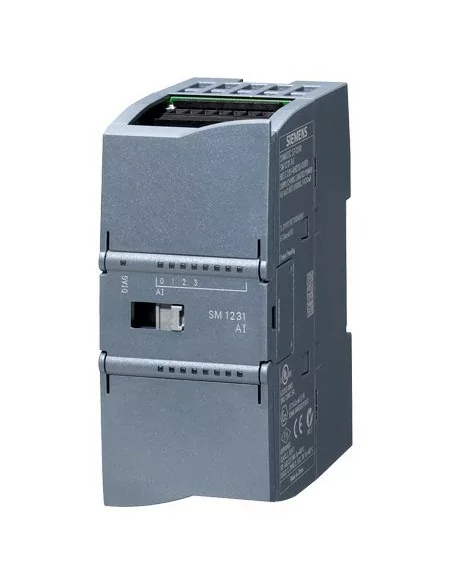

SIMATIC S7-1200, Entrada Analógica , SM 1231, 4 x Termopar EA
SIMATIC S7-1200, Entrada Analógica , SM 1231, 4 x Termopar EA
SIMATIC S7-1200, Entrada Analógica , SM 1231, 4 x Termopar EA
    SIMATIC S7-1200, Entrada Analógica , SM 1231, 4 x Termopar EA
    SIMATIC S7-1200, Entrada Analógica , SM 1231, 4 x Termopar EA
    SIMATIC S7-1200, Entrada Analógica , SM 1231, 4 x Termopar EA

    SIMATIC S7-1200, Entrada Analógica , SM 1231, 4 x Termopar EA

    6ES7231-5QD32-0XB0
    PRODUCTO NO DISPONIBLE

    VERSIÓN DESCATALOGADA, contactar con pedidos@masvoltaje.com para adquirir la versión sustituta.

    SIMATIC S7-1200, MODULO ENTRADA ANALOGICA., SM 1231 TC, 4 TERMOPAR AI.

    Referencia:

    6ES7231-5QD32-0XB0.

    Codigo de barras EAN13: 6940408101890.

    Modelo: 4 TC.

    Fabricante: SIEMENS.

    Descripcción

    SIMATIC S7-1200, MODULO ENTRADA ANALOGICA., SM 1231 TC, 4 TERMOPAR AI.

    Referencia:

    6ES7231-5QD32-0XB0.

    Codigo de barras EAN13: 6940408101890

    Modelo: 4 TC.

    Fabricante: SIEMENS.



    Tensión de alimentación
    24 V DC
    Intensidad de entrada
    Consumo típ.40 mA
    De bus de fondo 5 V DC, típ.80 mA
    Pérdidas
    Pérdidas, típ.1,5 W
    Entradas analógicas
    Nº de entradas analógicas4; Termopares
    Tensión de entrada admisible para entrada de intensidad (límite de destrucción), máx.± 35 V
    Unidad ajustable para medida de temperaturaGrados Celsius/grados Fahrenheit
    Rangos de entrada
    TermoparSí; J, K, T, E, R, S, N, C, TXK/XK(L); rango de tensión:+/-80mV
    Rangos de entrada (valores nominales), tensiones
    -80 mV a +80 mV
    Rangos de entrada (valores nominales), termopares
    Tipo C
    Tipo E
    Tipo J
    Tipo K
    Tipo N
    Tipo R
    Tipo S
    Tipo T
    Tipo TXK/TXK(L) según GOST
    Termopar (TC)
    Tensión de entrada admisible para entrada de tensión (límite de destrucción), máx.+-35V
    Compensación de temperatura
    parametrizableNo
    Formación de valores analógicos
    Principio de mediciónintegrador
    Tiempo de integración y conversión/resolución por canal
    Resolución con rango de rebase (bits incl. signo), máx.15 bit; + signo
    Tiempo de integración parametrizableNo
    Supresión de perturbaciones de tensión para frecuencia perturbadora f1 en Hz85 dB con 50/60/400 Hz
    Generación de valor analógico (en modo isócrono)
    Filtrado de valores medidos
    parametrizable
    Error/precisiones
    Error de temperatura (referido al rango de entrada)25 °C ± 0.1 % a 55 °C ± 0.2 % todo el rango de medida
    Supresión de tensiones perturbadoras para f = n x (f1 +/- 1%), f1 = frecuencia perturbadora
    Perturbación en modo común, mín.120 dB
    Alarmas/diagnósticos/información de estado
    Alarmas
    Alarmas
    Alarma de diagnóstico
    Avisos de diagnósticos
    Funciones de diagnósticoSí; Legibles
    Vigilancia de la tensión de alimentación
    Rotura de hilo
    LED señalizador de diagnóstico
    Para el estado de las entradas
    para mantenimiento
    Grado de protección y clase de protección
    IP20
    Normas, homologaciones, certificados
    Marcado CE
    C-TICK
    Homologación FM
    Condiciones climáticas y mecánicas para el almacenamiento y el transporte
    Condiciones climáticas de almacenamiento y transporte
    Caída libre
    Altura de caída máx. (en el embalaje)0,3 m; Cinco veces, en embalaje de envío
    Temperatura
    Rango de temperatura permitido-40 °C a +70 °C
    Presión atmosférica según IEC 60068-2-13
    Presión atmosférica permitidaDe 1080 a 660 hPa
    Condiciones mecánicas y climáticas en servicio
    Condiciones climáticas en servicio
    Temperatura
    Rango de temperatura permitido0 °C a 55 °C montaje horizontal 0 °C a 45 °C montaje vertical
    Presión atmosférica según IEC 60068-2-13
    Presión atmosférica permitidaDe 1080 a 795 hPa
    Concentraciones de sustancias contaminantes
    SO2 con HR < 60% sin condensaciónS02: < 0,5 ppm; H2S: < 0,1 ppm; HR < 60% sin condensación
    Sistema de conexión
    Conector frontal requerido
    Elementos mecánicos/material
    Tipo de caja (frente)
    Plástico
    Dimensiones
    Anchura45 mm
    Altura100 mm
    Profundidad75 mm
    Peso
    Peso, aprox.180 g
