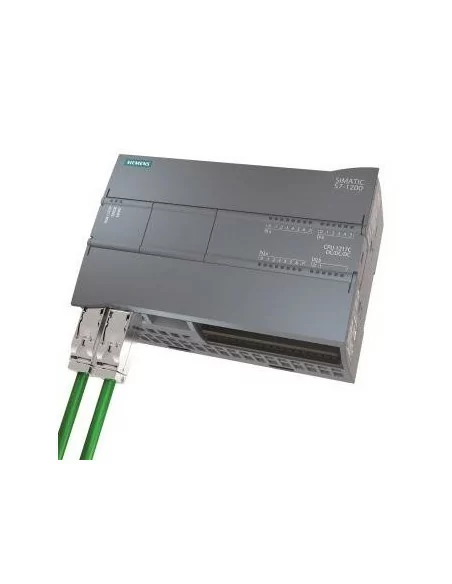

| Tensión de alimentación |
| 24 V DC | Sí |
| Rango admisible, límite inferior (DC) | 20,4 V |
| Rango admisible, límite superior (DC) | 28,8 V |
| Tensión de carga L+ |
| Valor nominal (DC) | 24 V |
| Rango admisible, límite inferior (DC) | 20,4 V |
| Rango admisible, límite superior (DC) | 28,8 V |
| Intensidad de entrada |
| Consumo (valor nominal) | 500 mA; típicamente |
| Consumo máx. | 1,6 A; 24 V DC |
| Intensidad de cierre, máx. | 12 A; con 28,8 V DC |
| Alimentación de sensores |
| Alimentación de sensores 24 V |
| 24 V | Rango permitido: 20,4 a 28,8 V |
| Intensidad de salida |
| Intensidad en bus de fondo (5 V DC), máx. | 1600 mA; máx. 5 V DC para SM y CM |
| Pérdidas |
| Pérdidas, típ. | 12 W |
| Memoria |
| Memoria de usuario | 125 kbyte |
| Memoria de trabajo |
| integrada | 125 kbyte |
| Ampliable | No |
| Memoria de carga |
| integrada | 4 Mbyte |
| enchufable (SIMATIC Memory Card), máx. | 2 Gbyte; con SIMATIC Memory Card |
| Respaldo |
| existente | Sí; sin mantenimiento |
| sin pila | Sí |
| Tiempos de ejecución de la CPU |
| para operaciones a bits, típ. | 0,085 µs; /Operación |
| para operaciones a palabras, típ. | 1,7 µs; /Operación |
| para artitmética de coma flotante, típ. | 2,3 µs; /Operación |
| CPU-bloques |
| Nº de bloques (total) | (DB, FC, FB, contadores y tiempos). El número máximo de bloques direccionables es de 1 a 65535. No hay ninguna restricción, uso de toda la memoria de trabajo |
| OB |
| Cantidad, máx. | Limitada únicamente por la memoria de trabajo para código |
| Áreas de datos y su remanencia |
| Área de datos remanentes total (incl. temporizadores, contadores, marcas), máx. | 10 kbyte |
| Marcas |
| Cantidad, máx. | 8 kbyte; Tamaño del área de marcas |
| Área de direcciones |
| Área de direcciones de periferia |
| Total área de direccionamiento de periferia | 1024 bytes para entradas/1024 bytes para salidas |
| Imagen del proceso |
| Entradas, configurables | 1 kbyte |
| Salidas, configurables | 1 kbyte |
| Configuración del hardware |
| Nº de módulos por sistema, máx. | 3 Communication Module, 1 Signal Board, 8 Signal Module |
| Hora |
| Reloj |
| Reloj por hardware (reloj tiempo real) | Sí |
| Desviación diaria, máx. | +/- 60 s/mes a 25 °C |
| Duración del respaldo | 480 h; típicamente |
| Entradas digitales |
| Nº de entradas digitales | 14; integrada |
| De ellas, entradas usable para funciones tecnológicas | 6; HSC (High Speed Counting) |
| Canales integrados (DI) | 14 |
| de tipo M | Sí |
| Número de entradas atacables simultáneamente |
| Todas las posiciones de montaje |
| hasta 40 °C, máx. | 14 |
| Tensión de entrada |
| Valor nominal, DC | 24 V |
| para señal "0" | 5 V DC, con 1 mA |
| para señal "1" | 15 VDC at 2.5 mA |
| Retardo de entrada (a tensión nominal de entrada) |
| para entradas estándar |
| en transición "0" a "1", máx. | 0,2 ms |
| en transición "0" a "1", máx. | 12,8 ms |
| para entradas de alarmas |
| parametrizable | Sí |
| para contadores/funciones tecnológicas: |
| parametrizable | Sí |
| Longitud del cable |
| Longitud del cable apantallado, máx. | 500 m; 50 m para funciones tecnológicas |
| Longitud de cable no apantallado, máx. | 300 m; Para funciones tecnológicas: No |
| Salidas digitales |
| Número de salidas | 10 |
| De ellas, salidas rápidas | 4; Salida de tren ...lsos a1 MHzt |
| Canales integrados (DO) | 10 |
| Protección contra cortocircuitos | No; a prever externamente |
| Poder de corte de las salidas |
| Con carga resistiva, máx. | 0,5 A |
| con carga tipo lámpara, máx. | 5 W |
| Tensión de salida |
| para señal "0", máx. | 0,1 V; con carga de 10 kOhm |
| para señal "1", mín. | 20 V |
| Intensidad de salida |
| para señal "1" valor nominal | 0,5 A |
| Retardo a la salida con carga resistiva |
| "0" a "1", máx. | 1 µs |
| "1" a "0", máx. | 3 µs |
| Frecuencia de conmutación |
| de las salidas de impulsos, con carga óhmica, máx. | 1 MHz |
| Longitud del cable |
| Longitud del cable apantallado, máx. | 500 m |
| Longitud de cable no apantallado, máx. | 150 m |
| Entradas analógicas |
| Canales integrados (AI) | 2; 0 a 10 V |
| Nº de entradas analógicas | 2 |
| Rangos de entrada |
| Tensión | Sí |
| Rangos de entrada (valores nominales), tensiones |
| 0 a +10 V | Sí |
| Resistencia de entrada (0 a 10 V) | ≥100 kohmios |
| Longitud del cable |
| Longitud del cable apantallado, máx. | 100 m; trenzado y apantallado |
| Salidas analógicas |
| Canales integrados (AO) | 2; 0 a 20mA |
| Nº de salidas analógicas | 2 |
| Longitud del cable |
| Longitud del cable apantallado, máx. | 100 m; Par de conductores trenzados con pantalla |
| Formación de valores analógicos |
| Tiempo de integración y conversión/resolución por canal |
| Resolución con rango de rebase (bits incl. signo), máx. | 10 bit |
| Tiempo de integración parametrizable | Sí |
| Tiempo de conversión (por canal) | 625 µs |
| Sensor |
| Sensores compatibles |
| Sensor a 2 hilos | Sí |
| 1. Interfaz |
| Tipo de interfaz | PROFINET |
| con aislamiento galvánico | Sí |
| Detección automática de la velocidad de transferencia | Sí |
| Autonegociación | Sí |
| Autocrossing | Sí |
| Funcionalidad |
| PROFINET IO-Device | Sí |
| PROFINET IO-Controller | Sí |
| PROFINET IO-Controller |
| Soporta arranque priorizado | |
| Nº de IO-Devices posibles, máx. | 16 |
| Funciones de comunicación |
| Comunicación S7 |
| Soporta servidor iPAR | Sí |
| como servidor | Sí |
| Como cliente | Sí |
| Comunicación IE abierta |
| TCP/IP | Sí |
| ISO-on-TCP (RFC1006) | Sí |
| UDP | Sí |
| servidores web |
| Soporta servidor iPAR | Sí |
| Páginas web definidas por el usuario | Sí |
| Funciones de test y puesta en marcha |
| Estado/forzado |
| Estado/Forzado de variables | Sí |
| Variables | Entradas/salidas, marcas, DB, E/S de periferia, tiempos, contadores |
| Forzado permanente |
| Forzado permanente | Sí |
| Búfer de diagnóstico |
| existente | Sí |
| Funciones integradas |
| Nº de contadores | 6 |
| Frecuencia de contaje (contadores), máx. | 1 MHz |
| Frecuencímetro | Sí |
| Posicionamiento en lazo abierto | Sí |
| Regulador PID | Sí |
| Nº de entradas de alarma | 4 |
| Nº de salidas de impulsos | 4 |
| Frecuencia límite (impulsos) | 1 MHz |
| Aislamiento galvánico |
| Aislamiento galvánico módulos de E digitales |
| entre los canales, en grupos de | 1 |
| Aislamiento galvánico módulos de S digitales |
| entre los canales, en grupos de | 1 |
| Diferencia de potencial admisible |
| entre diferentes circuitos | 500 V DC entre 24 V DC y 5 V DC |
| CEM |
| Inmunidad a perturbaciones por descargas de electricidad estática |
| Inmunidad a perturbaciones por descargas de electricidad estática IEC 61000-4-2 | Sí |
| Tensión de ensayo con descarga en aire | 8 kV |
| Tensión de ensayo para descarga por contacto | 6 kV |
| Inmunidad a perturbaciones conducidas |
| por los cables de alimentación según IEC 61000-4-4 | Sí |
| Inmunidad a perturbaciones por cables de señales IEC 61000-4-4 | Sí |
| Inmunidad a perturbaciones por tensiones de choque (sobretensión transitoria) |
| por los cables de alimentación según IEC 61000-4-5 | Sí |
| Inmunidad a perturbaciones conducidas, inducidas mediante campos de alta frecuencia |
| Inmunidad a campos electromagnéticos radiados a frecuencias radioeléctricas según IEC 61000-4-6 | Sí |
| Emisión de radiointerferencias según EN 55 011 |
| Emisión de perturbaciones radioeléctricas según EN 55 011 (clase A) | Sí; Grupo 1 |
| Emisión de perturbaciones radioeléctricas según EN 55 011 (clase B) | Sí; Si se garantiza mediante medidas oportunas que se cumplen los valores límite de la clase B según EN 55011 |
| Grado de protección y clase de protección |
| IP20 | Sí |
| Normas, homologaciones, certificados |
| Marcado CE | Sí |
| Homologación UL | Sí |
| cULus | Sí |
| RCM (former C-TICK) | Sí |
| Homologación FM | Sí |
| Homologaciones navales |
| Homologaciones navales | Sí |
| Condiciones ambientales |
| Temperatura de empleo |
| mín. | -20 °C |
| máx. | 60 °C |
| Montaje horizontal, mín. | -20 °C |
| Montaje horizontal, máx. | 60 °C |
| Montaje vertical, mín. | -20 °C |
| Montaje vertical, máx. | 50 °C |
| Temperatura de almacenaje/transporte |
| mín. | -40 °C |
| máx. | 70 °C |
| Presión atmosférica |
| En servicio mín. | 795 hPa |
| En servicio máx. | 1080 hPa |
| Almacenamiento/transporte, mín. | 660 hPa |
| Almacenamiento/transporte, máx. | 1080 hPa |
| Humedad relativa del aire |
| En servicio máx. | 95 %; sin condensación |
| Vibraciones |
| Vibraciones | Montaje en pare...fil DIN, 1 g |
| En servicio, según DIN IEC 60068-2-6 | Sí |
| Ensayo de choques |
| ensayado según DIN IEC 60068-2-27 | Sí; IEC 68, parte 2-27; semisinusoide: fuerza de choque 15 g (valor de cresta), duración 11 ms |
| Condiciones climáticas y mecánicas para el almacenamiento y el transporte |
| Condiciones climáticas de almacenamiento y transporte |
| Caída libre |
| Altura de caída máx. (en el embalaje) | 0,3 m; Cinco veces, en embalaje de envío |
| Temperatura |
| Rango de temperatura permitido | De -40 °C a +70 °C |
| Humedad relativa del aire |
| Rango permitido (sin condensación) a 25 °C | 95% |
| Condiciones mecánicas y climáticas en servicio |
| Condiciones climáticas en servicio |
| Temperatura |
| mín. | -20 °C |
| máx. | 60 °C |
| Presión atmosférica según IEC 60068-2-13 |
| Presión atmosférica permitida | De 1080 a 795 hPa |
| Altitud de servicio permitida | -1000 a 2000 m |
| Concentraciones de sustancias contaminantes |
| SO2 con HR < 60% sin condensación | S02: < 0,5 ppm; H2S: < 0,1 ppm; HR < 60% sin condensación |
| Configuración |
| programación |
| Lenguaje de programación |
| KOP | Sí |
| FUP | Sí |
| SCL | Sí |
| Vigilancia de tiempo de ciclo |
| Configurable | Sí |
| Dimensiones |
| Ancho | 150 mm |
| Alto | 100 mm |
| Profundidad | 75 mm |
