Datos técnicos |

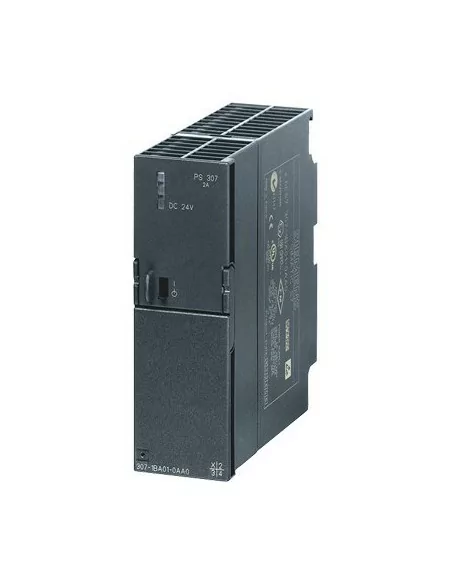

Producto | PS 307 |
Fuente de alimentación, tipo | 24 V/2 A |
Entrada |
Entrada | AC monofásica |
Tensión de alimentación / 1 / con AC / valor nominal | 120 V |
Tensión de alimentación / 2 / con AC / valor nominal | 230 V |
Rango de tensión/mín. | |
Observación | Cambio de rango automático |
Tensión de entrada / 1 / con AC | 85…132 V |
Tensión de entrada / 2 / con AC | 170…264 V |
Entrada de rango amplio | No |
Resistencia a sobretensiones | 2,3 x Ue nom, 1,3 ms |
Respaldo de red con Ia nom, mín. | 20 ms |
Respaldo de red | Con Ue = 93/187 V |
Frecuencia nominal de red/1 | 50/60 Hz |
Rango de frecuencia de red/mín. | 47...63 Hz |
Intensidad de entrada / con valor nominal de la tensión de entrada 120 V | 0,9 A |
Intensidad de entrada/con valor nominal de la tensión de entrada 230 V / valor nominal | 0,5 A |
Limitación de la intensidad de conexión (+ 25 °C), máx. | 22 A |
Duración de la limitación de intensidad de conexión / a 25 °C / máxima | 3 ms |
I²t, máx. | 1 A²·s |
Fusible de entrada incorporado | T 1,6 A/250 V (no accesible) |
Protección del cable de red (IEC 898) | Interruptor magnetotérmico recomendado: 3 A, característica C |
Salida |
Salida | Tensión continua estabilizada y aislada galvánicamente |
Tensión nominal Us nom DC | 24 V |
Tolerancia total, estática ± | 3 % |
Compens. estática variación de red, aprox. | 0,1 % |
Compens. estática variación de carga, aprox. | 0,2 % |
Ondulación residual entre picos, máx. | 50 mV |
Ondulación residual entre picos, típ. | 5 mV |
Spikes entre picos, máx. (ancho de banda aprox. 20 MHz) | 150 mV |
Spikes entre picos, típ. (ancho de banda aprox. 20 MHz) | 20 mV |
Función del producto / tensión de salida ajustable | No |
Ajuste de la tensión de salida | - |
Pantalla normal | LED verde para 24 V O.K. |
Comportamiento al conectar/desconectar | Sin rebase transitorio de Ua (arranque suave) |
Retardo de arranque, máx. | 2 s |
Subida de tensión, típ. | 10 ms |
Intensidad nominal Ia nom | 2 A |
Rango de intensidad | 0…2 A |
Potencia activa entregada / típica | 48 W |
Intensidad de sobrecarga breve / por cortocircuito durante el arranque / típica | 9 A |
Duración de la capacidad de sobrecarga con sobreintensidad / por cortocircuito durante el arranque | 90 ms |
Intensidad de sobrecarga breve / por cortocircuito en servicio / típica | 9 A |
Duración de la capacidad de sobrecarga con sobreintensidad / por cortocircuito durante el funcionamiento | 90 ms |
Posibilidad de conex. en paralelo para aumento de potencia | Sí |
Rendimiento |
Rendimiento con Ua nominal, Ia nominal, aprox. | 84 % |
Pérdidas con Ua nom, Ia nom, aprox. | 9 W |
Regulación |
Compens. dinám. variación de red (Ue nom ± 15%), máx. | 0,1 % |
Compens. dinám. variación de carga (Ia: 50/100/50%), Ua ± típ. | 0,8 % |
Tiempo de recuperación escalón de carga 50 a 100%, típ. | 0,5 ms |
Tiempo de recuperación escalón de carga 100 a 50%, típ. | 0,5 ms |
Tiempo de recuperación / máximo | 1 ms |
Protección y vigilancia |
Protección sobretensión en salida | Lazo de regulación adicional, desconexión < 28,8 V, rearranque automático |
Limitación de intensidad/mínima | 2,2…2,6 A |
Propiedades de la salida / resistente a cortocircuitos | Sí |
Prot. contra cortocircuito | Corte electrónico, rearranque automático |
Intensidad de cortocircuito sostenido / valor eficaz / máxima | 2 A |
Señalización de sobrecarga/cortocircuito | - |
Seguridad |
Aislamiento galvánico primario/secondario | Sí |
Aislamiento galvánico | Tensión de salida MBTS/SELV Us según EN 60950-1 y EN 50178 |
Clase de protección | Clase I |
Corriente de fuga / máxima | 3,5 mA |
Corriente de fuga / típica | 0,5 mA |
Marcado CE | Sí |
Homologación UL/CSA | Sí |
Aprobación UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289, UL 1604 Class I Div. 2 Group A, B, C, D, File E330455 |
Protección contra explosiones | ATEX (EX) II 3G Ex nA II T4; UL 1604 Class I, Div. 2, Group ABCD |
Homologación FM | Class I, Div. 2, Group ABCD, T4 |
Homologación CB | No |
Homologación para la construcción naval | En el sistema S7-300 |
Grado di protección (EN 60529) | IP20 |
CEM |
Emisión de interferencias | EN 55022 clase B |
Limitación de armónicos en red | No aplicable |
Inmunidad a interferencias | EN 61000-6-2 |
Datos de servicio |
Temperatura ambiente / durante la operación | 0…60 °C |
Observación | Con convección natural |
Temperatura ambiente / durante el transporte | -40…+85 °C |
Temperatura ambiente / durante el almacenamiento | -40…+85 °C |
Clase de humedad según EN 60721 | Clase climática 3K3, sin condensación |
Mecánica |
Sistema de conexión | conexión por tornillo |
Conexiones/entrada de red | L, N, PE: 1 borne de tornillo resp. para 0,5 ... 2,5 mm² monofilar/flexible |
Conexiones/salida | L+, M: 2 bornes de tornillo resp. para 0,5 ... 2,5 mm² |
Conexiones/contactos auxiliares | - |
Ancho / de la caja | 40 mm |
Altura / de la caja | 125 mm |
